煤场喷枪系统

一、除尘喷枪系统的特点：

1、喷枪、喷头酒水雨雾均匀并自动旋转,角度可调,合理布置避免盲区出现防尘、抑尘效果显著；

2、远程全自动控制,有多种设定程序,分组控制，单独控制，任意组合控制遥控，手机APP现场远程独立操作，上位机集中管理，云平台管理控制等灵活方便;

3、临时需要可以现场手动控制,喷枪站控制阀自带手动开关功能,现场作业人员即可操作;

4、大喷枪喷射距离远,半径可达30-95米,减少管道铺设,方便施工;
5、大喷枪、喷头相结合的设计,可以覆盖所有扬尘区域,彻底治理扬尘;可设自动泄水阀、保温伴热,维护简便,冬季也可正常使用。

二、除尘喷枪系统-FZ系列防尘大喷枪

上海风泽的产品远销世界各地，具有代表性的知名品牌“风泽大喷枪”，凭借其稳定的质量和卓越的性能已成为业界先导并赢得了大众的

认可。独特的设计和精密的加工工艺，使产品具有极高的可靠性和较长的使用寿命，最大程度的减少了维修维护工作，每一支喷枪都经过

严格的测试并满足业内质量控制标准要求。洒水喷枪已广泛应用于电力、港口、煤矿、煤炭运输等领域的煤场喷淋防尘、堆场料场洒水降

尘除尘、扬尘治理。

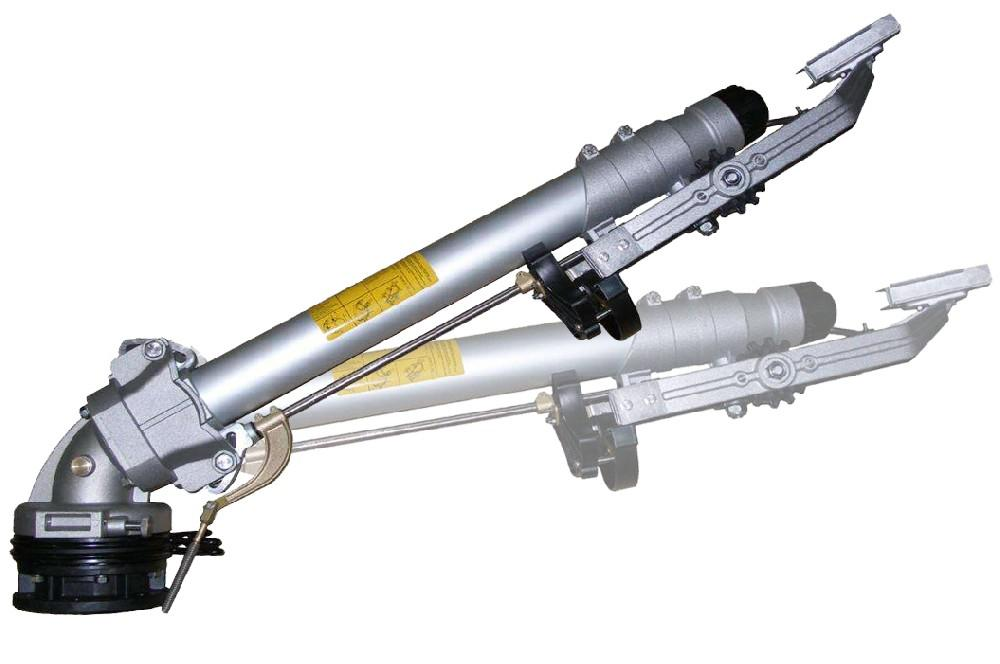

FZ防尘大喷枪

所具有耐磨、可靠及喷水均匀的特性，使其成为煤场和其他工矿物料堆场等场所降尘的理想的选择。除短时间内能喷出大量具有降雨效果

的水以外，大喷嘴的设计使得即使不安装过滤系统，也极少发生堵塞。FZ系列大喷枪-慢速翻转系列洒水喷枪是降尘领域内的首选产品，FZ

系列拥有双臂驱动及双驱匙头机头，喷枪反转时与向前移时具有相同的旋转速度-稳定慢速，能有效减少由震荡和撞击施加到支撑装置上的

过大压力和应力。

应用领域:煤码头、矿石码头、电厂煤场降尘、煤矿洗煤厂煤场防尘、港口降尘、交通运输沿线降尘.

FZ-BG75系列喷枪仰角43度射程半径43米

FZ-BG100系列喷枪仰角43度射程半径50米

FZ-BG150系列喷枪仰角24度射程半径75米

FZ-BG200系列喷枪 仰角27度射程半径94米

FZ-BG100-43低速反转，扇形洒水喷枪

喷射仰角:FZ-BG100-43

喷枪射程:30-50米

喷洒角度:0-360度可调

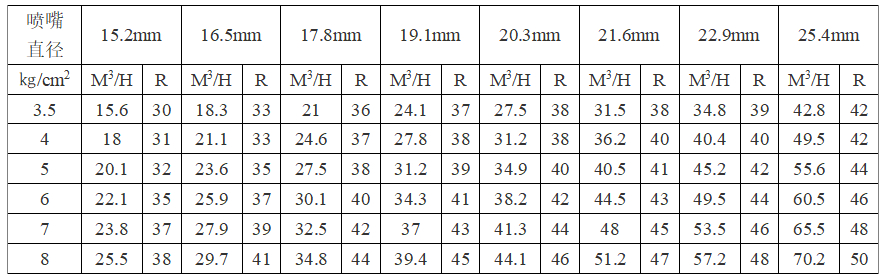

喷枪流量:15.6-70.2m3/h

工作压力:3.5-8KG

1.喷枪采用垂直摆臂驱动方式，工作中喷枪转动缓慢，工作稳定无剧烈反冲，最大限度减少了对喷枪连接处的震动;独特的流道及仰角设计使

喷枪的射程及均匀性达到最优。

2.喷枪所有关键活动部件均采用密封轴承设计，使喷枪不需要定期润滑。喷枪的使用寿命更长，维护更简单。

3.大喷枪底座采及关键部件采用铜或不锈钢等优质材料制成，延长使用寿命。

4.喷枪重型密封轴承，特别适用于粉尘环境中使用。

5.喷枪有多种喷嘴可供选择，应用环境更加广泛。大喷枪无需任何调整，使用更方便。

FZ-BG100大喷枪43°仰角锥形喷嘴(R:半径)

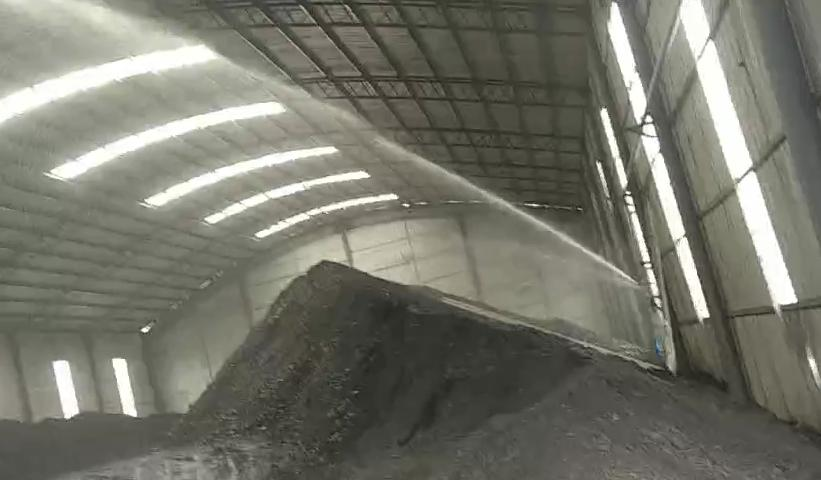

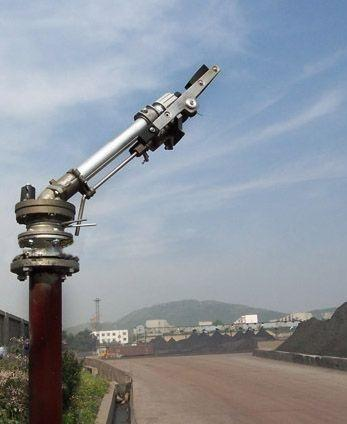

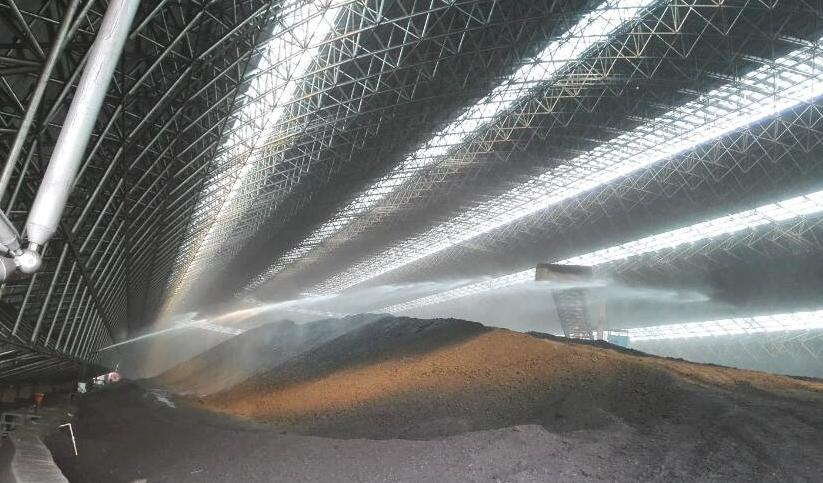

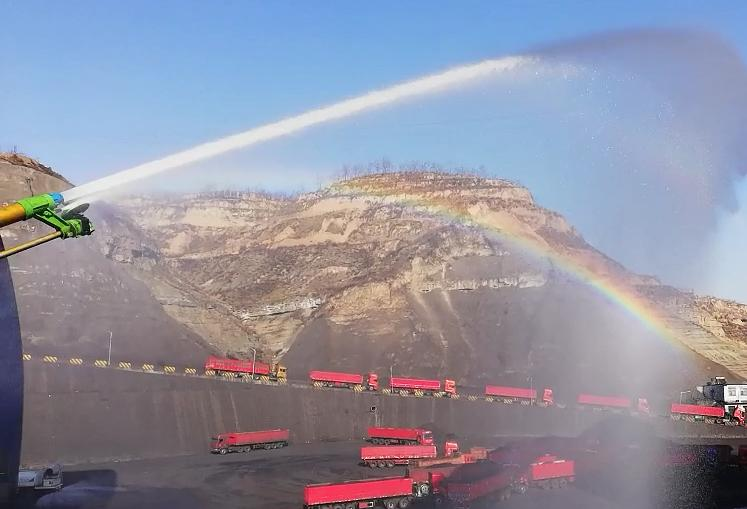

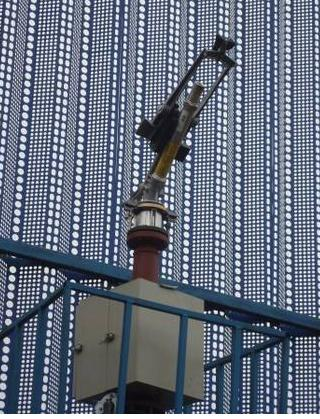

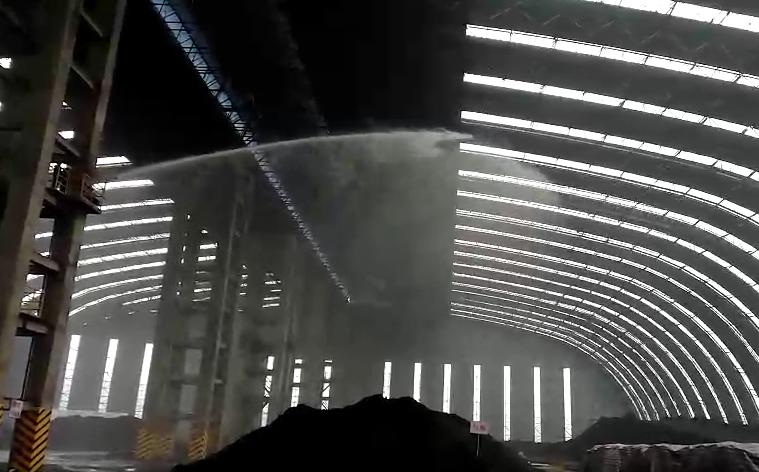

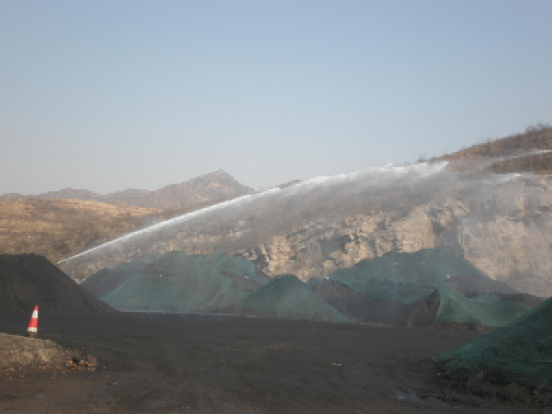

三、煤场喷枪系统现场应用：

四、煤场喷枪系统工程案例：

北方某港口新建煤炭储运堆场一期工程。建设堆场两处,每处长650 m,宽85m,堆煤高度约20 m,堆料取料机轨

道梁基础高1.5 m,宽12 m,泵房距离堆场90 m。项目主要由恒压供水系统、管网系统、喷枪站及喷淋控制系统

等组成。

1、喷枪站及管网设

综合考虑煤炭储运堆场宽度、煤堆高度较高，堆高及煤炭堆积角(39°)、喷淋覆盖面积(全覆盖)等因素,选择使

用国产喷枪JG50专用防尘酒水喷枪及配套喷枪站。喷枪仰角43°,工作压力0.8mpa，流量62.6 m3/h，喷洒半

径53.5 m，喷洒高度24.5m，喷枪安装高度1.2m。每处堆场两|侧各设置一路供水支管，每路支管12个喷枪，

喷枪站间距50m。整个系统共计48个喷枪。

2、喷枪站配套设备

喷枪站包括保温箱体、电磁阀、手动蝶阀、自动泄水阀、伴热装置等。

整个喷枪站固定在砖混基础上,供水支管横穿基础并作保!温处理。保

温箱体采用双层不锈钢全封闭结构,内衬50 mm厚聚氨酯保温。箱体

内有电伴热系统，可保证设备在寒冷环境中便用。每只喷枪用一只电

磁阀串接手动常开蝶阀控制，当喷枪或电磁阀需要拆卸维修时，可关

闭蝶阀，而不影响其他喷枪的使用。电磁阀留有自动泄水接口，当电

磁阀关闭时，泄水阀(常闭型)自动打开，将喷枪立管中的余水泄出，

以免冻裂管路。

3、管网设计

本系统管网采用环状管网，主干管从泵房引出后埋地敷设至堆场现场，堆场支管沿轨道梁架空敷设。

每条支管前后端部各加电动阀门一个，利于远程控制支线的启闭和检修。电动阀门和喷枪站电磁阀

门均带有手动手柄，操作手动手柄可单独手动控制喷枪的喷洒作业。

设计最大工况下,以单侧支管连续布置的3个喷枪为一组，每次开启一组喷淋工作1min。根据喷枪流

量和工作压力，同时还应考虑到二期工程需要，确定主管管径DN250mm，支管管径DN150mm,

喷枪立管管径DN80mm。
